ectogrid™

Nieuwe kijk op verwarmen en koelen

Ons unieke en innovatieve warmte- en koudesysteem voor
steden en woonwijken

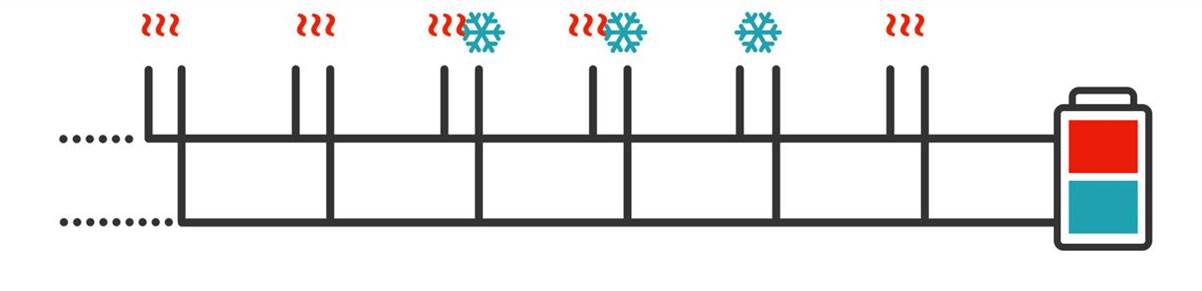

  • Gebouwen wisselen warmte en koude uit
  • Gebruik van lokale duurzame energiebronnen
  • Winnaar COP28 in energie-efficiëntie

Collectief warmte- en koude systeem

De klimaatdoelstellingen zijn helder: gebouwen moeten CO2 -neutraal worden. Dit geldt voor zowel nieuw- als bestaande bouw. Om deze reden wordt een steeds groter deel in stedelijke omgeving verwarmd met een collectief warmte-koude systeem, ook wel bekend als warmtenet.

ectogrid™ is een 5e generatie warmtenet. Typerend is de lage temperatuur van ten hoogste 30 graden, dat warmteverlies beperkt. Daarnaast maakt de lage temperatuur het mogelijk om duurzame warmtebronnen aan te sluiten. Deze hebben veelal een lagere temperatuur.

ectogrid™ wisselt restwarmte uit of slaat dit op, voordat het aanvullend energie uit hernieuwbare bronnen toevoegt. Er is dus minder warmte- en koudeproductie nodig. Dat vermindert het energieverbruik en draagt direct bij aan de klimaat- en duurzaamheidsdoelstellingen.

Innovatief, duurzaam en efficiënt

ectogrid™ is niet alleen duurzaam, maar blinkt ook uit in energie effiëntie.
Niet voor niets heeft ons systeem gewonnen in de categorie energie-efficiëntie op de VN-klimaatconferentie COP28 in Dubai.

Twee-in-een

Eén energiesysteem voor verwarming en koeling: ectogrid™ is het antwoord op toenemende vraag naar koele verblijfruimten tijdens zomers.

Duurzame bronnen

ectogrid™ benut warmte en koude uit externe, duurzame bronnen. Door gebruik te maken van hernieuwbare bronnen verlaag je de CO2-uitstoot aanzienlijk.

Energie efficiëntie

ectogrid™ is zeer efficiënt omdat het éérst de gedeelde en opgeslagen warmte gebruikt. Dat zorgt voor een besparing tot wel 75% op additioneel energieverbruik.

Zo werkt ectogrid™

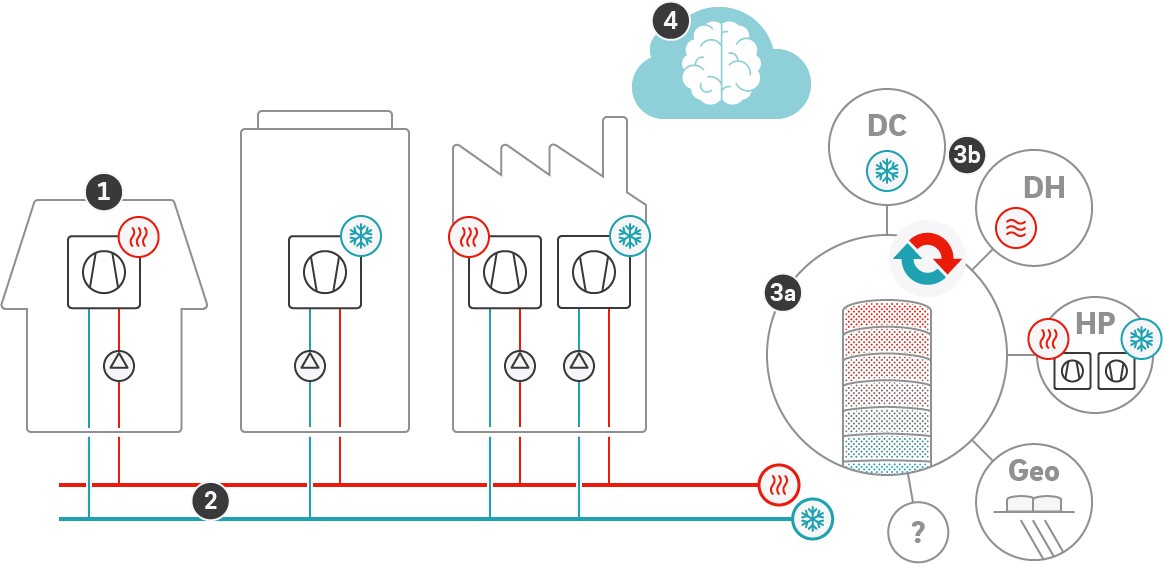

Weergave van de werking van ectogrid™

1 Warmtepomp of koelmachine | 2 Laag temperatuur netwerk | 3a Passieve uitwisselingsunit | 3b Actieve uitwisselingsunit | 4 Data gedreven intelligent platform ectocloud™

Installatie

Elk gebouw dat is aangesloten op een ectogrid™ heeft een warmtepomp en/of koelmachine die de temperatuur verhoogt of verlaagt afhankelijk van de behoeften van het gebouw.

Distributienet

Het distributienet bestaat uit twee buizen, één voor het warme en één voor het koude water waarvan de temperaturen gedurende het jaar variëren en met behulp van pompen in de verschillende richtingen kunnen worden gepompt.

Behoefte

Als een gebouw verwarming nodig heeft, wordt water uit de warme leiding gehaald en is slechts een kleine hoeveelheid energie nodig om de temperatuur naar het gewenste niveau te verhogen. Koude wordt teruggestuurd en hergebruikt door andere gebouwen.

Datagedreven

Het gehele proces wordt geregeld door het intelligente platform ectocloud™. Het kijkt continue naar de slimste manier voor de verdeling van warmte en koude en het gebruik van energie.

Betrouwbare partner in de warmtetransitie

Essent Infrastructure Solutions helpt industrie, bedrijventerreinen en steden met de overgang van het gebruik
van aardgas naar een duurzaam warmte- en koude systeem.

Projectontwikkelaars

  • Flexibel: integratie met bestaande infrastructuur en modulaire opbouw
  • Economisch: lagere initiële investeringen en exploitatiekosten dan traditionele systemen
  • Digitaal: integratie met ectocloudtm voor energiebeheer en compabiliteit met andere beheersystemen

Woningcorporaties

  • Integrale partner voor verduurzaming van woningen van isolatie tot complete innovatie en duurzame energie- en warmtesystemen
  • Een uniek, innovatief en duurzaam warmtesysteem dat kan worden toegepast op de specifieke behoeftes en mogelijkheden van jouw locatie
  • Ervaring met optimale service en ondersteuning voor bewoners
  • Ontzorgen in het gehele proces van ontwerpt tot realisatie en exploitatie

Gemeenten

  • Ervaring met optimale service en ondersteuning voor bewoners
  • Een uniek, innovatief en duurzaam warmtesysteem dat kan worden toegepast op de specifieke behoeftes en mogelijkheden van jouw locatie
  • Een warmtesyteem dat eventueel uit te breiden is tot compleet energiesysteem met bijvoorbeeld opwek, opslag en laadinfastructuur
  • Ontzorgen in het gehele proces van ontwerpt tot realisatie en exploitatie

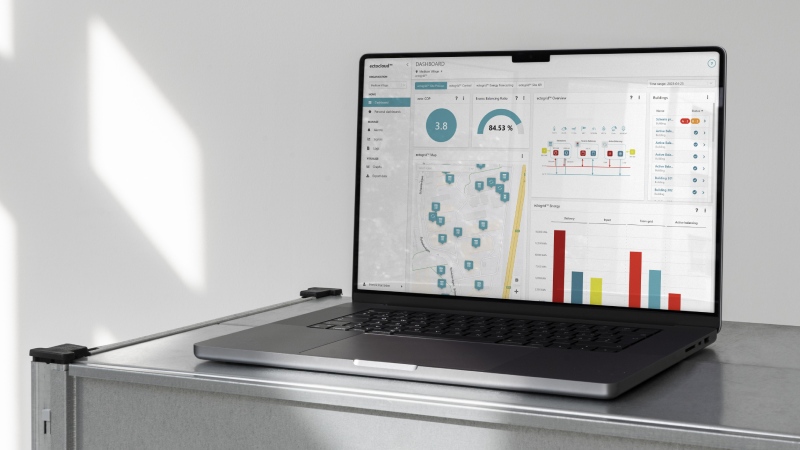

ectocloud™ dashboard op een laptop

Datadriven én slim: dat is efficiënt

ectogrid™ is een datagedreven energiesysteem en werkt samen met ectocloud™. ectocloud™ is onze digitale oplossing. Het systeem beheert én optimaliseert het lage temperatuur netwerk, de warmte- en koudeopslag en warmtepompen. Dankzij machine learning ontwikkelt het slimme systeem algoritmes zodat warmte en koude optimaal wordt verdeeld tussen de gebouwen. Daarnaast kijkt ectocloud™ ook naar benodigde extra elektriciteit en wanneer dit het slimste is om in te zetten, bijvoorbeeld als je werkt met dynamische energieprijzen. Een efficiënt energiesysteem!

Merwede kiest ook voor ectogrid™

Tussen het Merwedekanaal en Park Transwijk bouwt Utrecht een stadswijk van de toekomst. We gaan hiervoor een duurzame energie-oplossing leveren voor ruim 4.000 woningen en 70.000 m2 commerciële en maatschappelijke ruimten in opdracht van WKO Merwede BV.

‘We ontwikkelen een energienetwerk gebaseerd op de ectogrid™-principes, waarbij zoveel als mogelijk energie tussen gebouwen wordt uitgewisseld. Hierdoor wordt energie bespaard, wat het systeem duurzamer én betaalbaarder maakt.’
Stijn, design-engineer ectogrid™

Benieuwd naar de mogelijkheden?

Vraag vrijblijvend een adviesgesprek aan met een van onze experts.
